Altium Designer

Altium Designer是一款功能强大的电子设计自动化软件，专注于PCB设计和电路仿真。它提供了直观易用的用户界面，使工程师能够轻松实现从原理图设计到PCB布局、布线以及底层硬件设计的全流程。Altium Designer不仅具有丰富的库和部件管理系统，还支持多种模拟与数字仿真工具，可以进行各种信号完整性和功耗分析。它还集成了先进的3D视图功能，让用户可以在设计前预览PCB板的外形和装配效果，大大提高了设计的准确性和效率。Altium Designer是一款高度可定制的软件，通过其强大的功能和易用性，为工程师们提供了完美的解决方案，使他们能够快速而精确地设计出创新的电子设备。

更新修订

1、修复上个版本的bug

2、优化部分功能

功能描述

1、允许网格延伸超出董事会轮廓。

2、一个经典的明亮主题。(非18.1那个)

3、ActiveBOM新增很多功能和重大改进。

4、增加在装配图中查看PCB图层的能力(绘图员)。

5、将3D视图添加到Draftsman(绘图员)。

6、在“Place Fab View”中提供多个可选图层(绘图员)。

7、从中点到中点的3D测量。

8、阻抗驱动差分对规则。

9、用户生成的FPGA引**换(.nex)文件。

10、不对称带状线阻抗计算。

11、改进层堆栈管理器。

12、能够使用多边形进行阻抗计算以及平面。

13、Pin Mapper功能增强。

14、auto place tool(这个不是太确定)

15、改善连接轨道的拖动组件(45度 任意角度 90度跟随)

17、PcbLib编辑器中可以给封装放置标注尺寸(机械层)，可以导入到PCB中。

18、多板设计里面添加支持FPC(软板)的功能。

安装建议

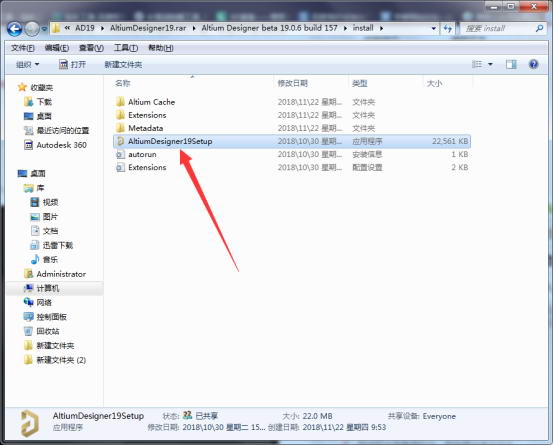

1、解压缩在下载的Altium Designer软件包，然后进入应用程序进行安装

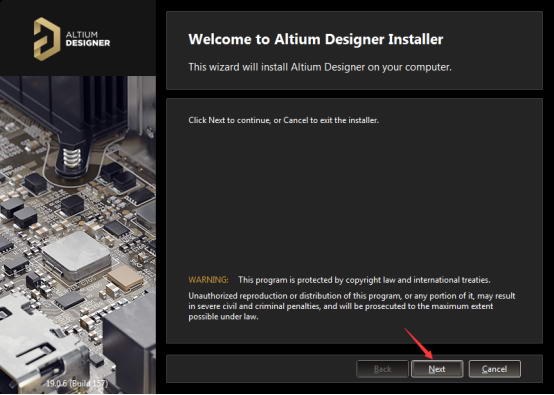

2、阅读软件的安装许可协议，阅读点击下一步

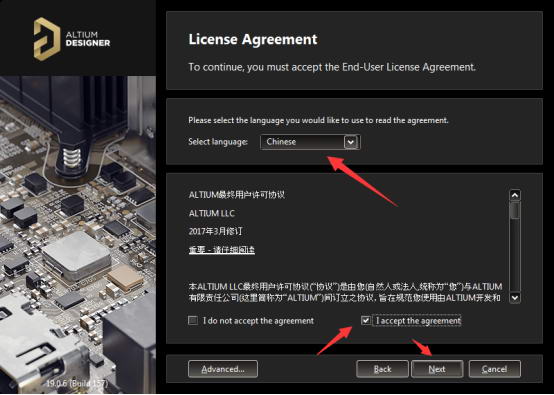

3、首先需要点击上面选择一下中文语言，在点击下面同意安装

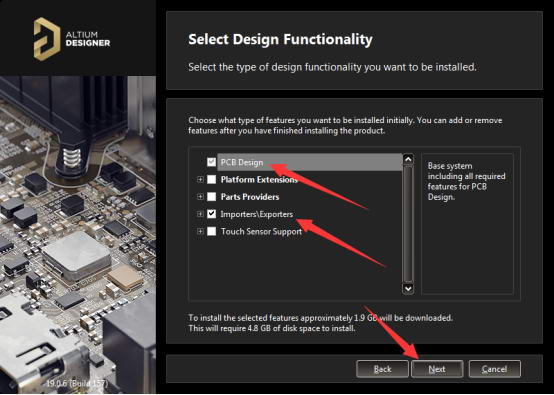

4、取消第2、3、5行的勾选，然后点击Next下一步。

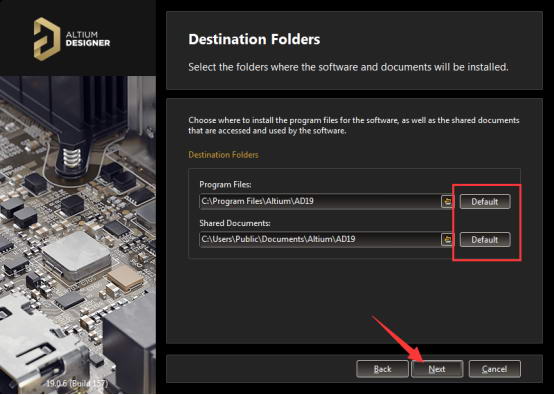

5、点击Default选择安装路径，然后点击Next。

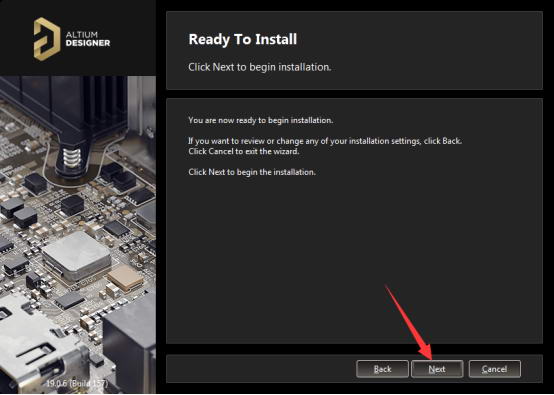

6、点击Next开始安装AD2019软件。

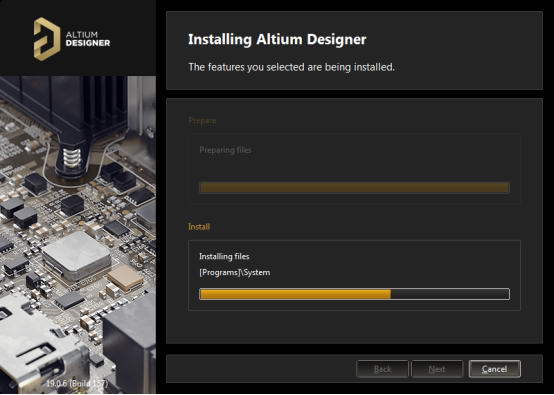

7、下面就是正在安装，耐心等待安装完成即可。

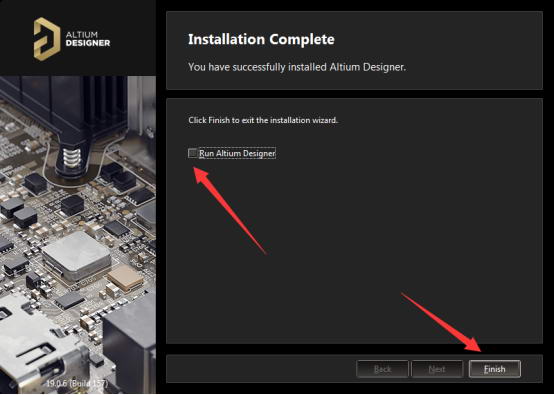

8、安装完成后，取消页面的勾线，点击Finish完成即可。

特色功能

1、通过用户定义的增强功能来提高设计效率，玩转Altium Designer 17于股掌之间

2、通过便利的层堆栈管理工具，可以轻松地定义叠层并利用全面的编辑类型功能

3、新的元器件检索控制面板和元件控制面板

4、根据浏览ActiveBOM?中全新的供应商信息和能用的元件，迅速、精确地转化成全方位的BOM汇报

5、借助新的3D引擎提供的类似 MCAD的编辑功能，只需通过简单的单击选择，便可以对所需的对象进行匹配

6、专业为电路板上的Uvias和HDI层叠建模，以融入高键入/輸出相对密度的优秀元件封裝
